氣力輸送廠家

作者：常州市昊達電力設備有限公司發布時間：2019-10-11 9:10:20 瀏覽量：5583

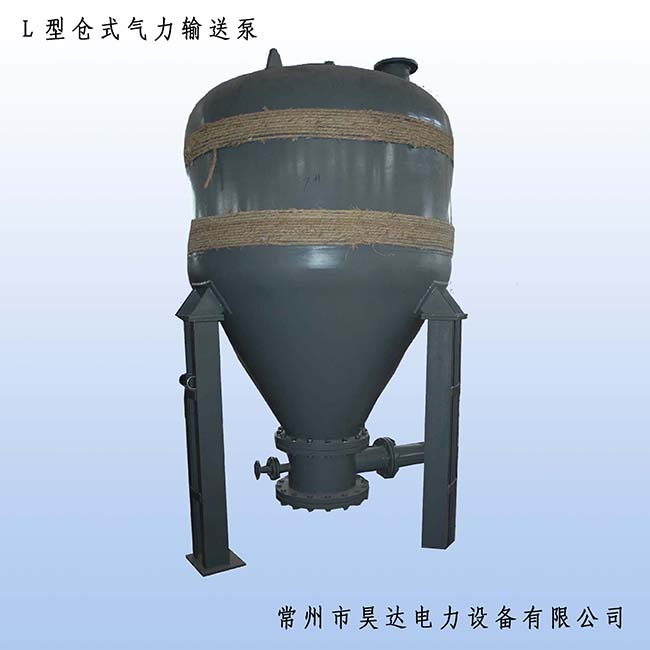

本產品采用正壓氣力輸送方式輸送粉末狀物料，適用于電廠粉煤灰、水泥、水泥生料、礦粉等輸送，可根據具體地形布置輸送管道，實現集中、分散、大高度、長距離輸送，輸送過程不受氣候條件影響，能確保物料不受潮，利于生產和環境保護，本設備配置自動化操作臺，可實現手動和自動控制，自動控制采用繼電器或微機兩種形式。通過長期運行，實踐證明，其性能穩定，質量可靠，無粉塵污染，是理想的氣力輸送設備。

主要技術參數

型號/參數	L-0.8	L-1.2	L-1.4	L-1.6	L-1.8	L-2.0	L-2.2	L-2.4
發送器內徑	800	1200	1400	1600	1800	2000	2200	2400
總?cè)莘e（m³）	0.35	1.32	21.5	3	4.12	5	7.5	9.25
配用輸送管直徑	50	100	100	100	100	100-125	150-175	150-175
設計工作壓力	0.78MPa
工作壓力	0.3-0.6MPa(按輸送距離而定)
使用溫度	≤120℃
發送器主要材質	Q235-A
輸送距離	300	可達1000
耗氣量(m³/min)	1-2	6	6-10	6-10	10-20	10-20	20-30	20-30
輸送量	3	8	15	15	25	30	36	42

以上表內所列數據為粉煤灰在輸送管當量長度250米內的實測值。

單發送器外形及安裝尺寸表

代號/型號	L-0.8	L-1.2	L-1.4	L-1.6	L-1.8	L-2.0	L-2.2	L-2.4
A	1081	1653	2002	2300	2500	2700	2964	3190
B	400	500	600			800
C	250	320	370			460
D	816	1220	1420	1628	1828	2028	2228	2428
E	810	1350	1500	1600	1800	2000	2200	2400
F	249	390	380	480	396	405
G	320	400	500			700
H	1980	2780	3200	3600	3810	4060	4500	4735
K	200	360					480
J	280	420					550
L	215	395	410	470	465		550
M	M20X400					M36X500		M36X500
I	70	190				200
n-d	16-ф11	16-ф13	20-ф13
NxT	4X90	4X112.5	5X110			5X152
h1	150	150	175	175	110	110	115	115
L1	1280	1350	1580	1580	1580	1580	1580	1580
說明：當進行長距離輸送時，供氣管m將根據實際情況調整加大。

發送器及管道接口一覽表

代號/型號	L-0.8	L-1.2	L-1.4	L-1.6	L-1.8	L-2.0	L-2.2	L-2.4
a	Dg50	Dg100					Dg150
b	Dg25						Dg40
e	Dg40	Dg80				Dg100
f	Dg25						Dg40
h	Dg25	Dg40					Dg50
m	Dg50\Dg80

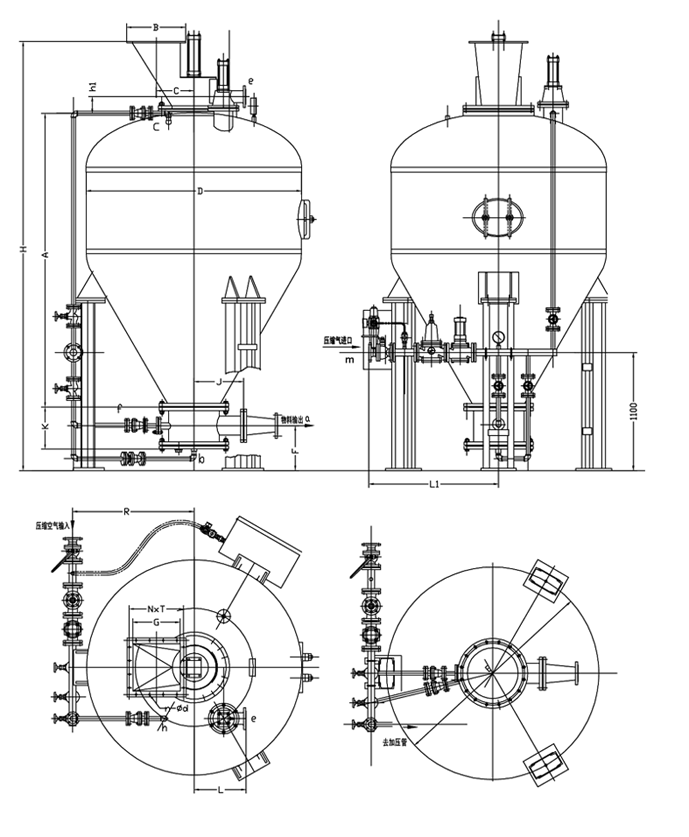

單發送器尺寸及安裝示意圖
